Entendiendo la microscopía electrónica de barrido (MEB) con espectroscopía de energía dispersiva de rayos X (EDX)

Entendiendo la microscopía electrónica de barrido (MEB) con espectroscopía de energía dispersiva de rayos X (EDX)

Fundación de Estudios FESMRC Observatorio Académico y Tecnológico E.A. Jorge Enrique Cuellar Mora Ciencias Regulatorias y Calidad

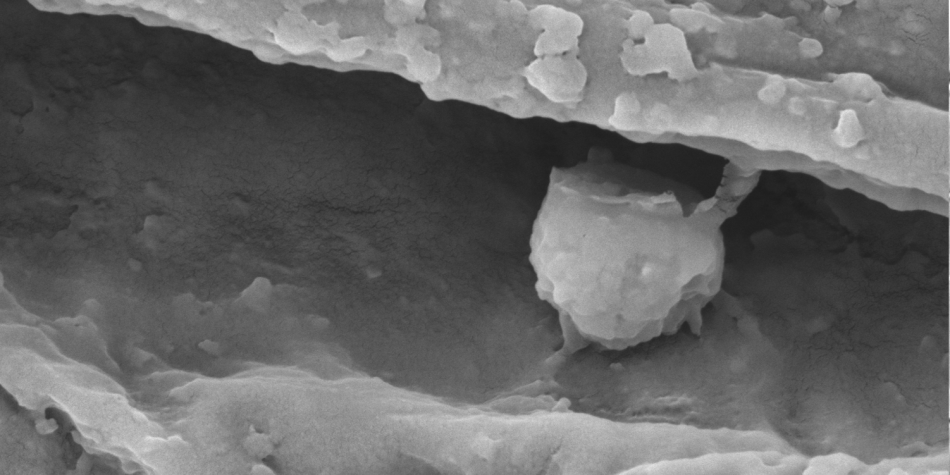

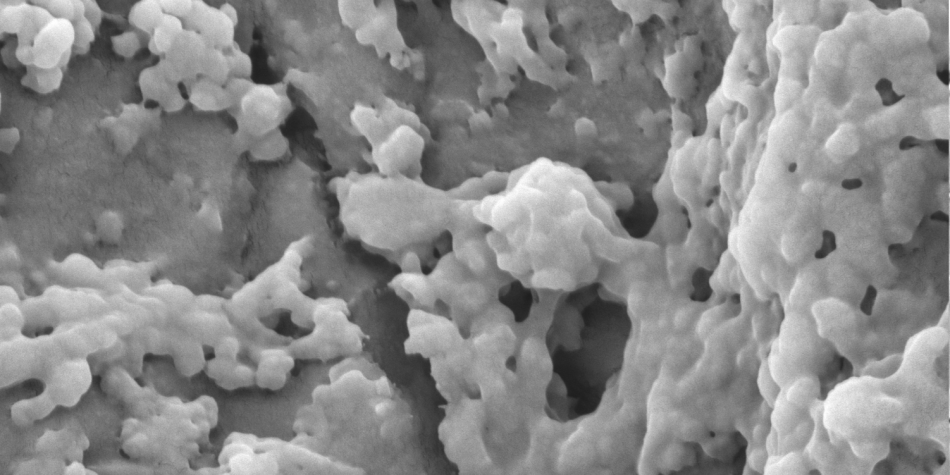

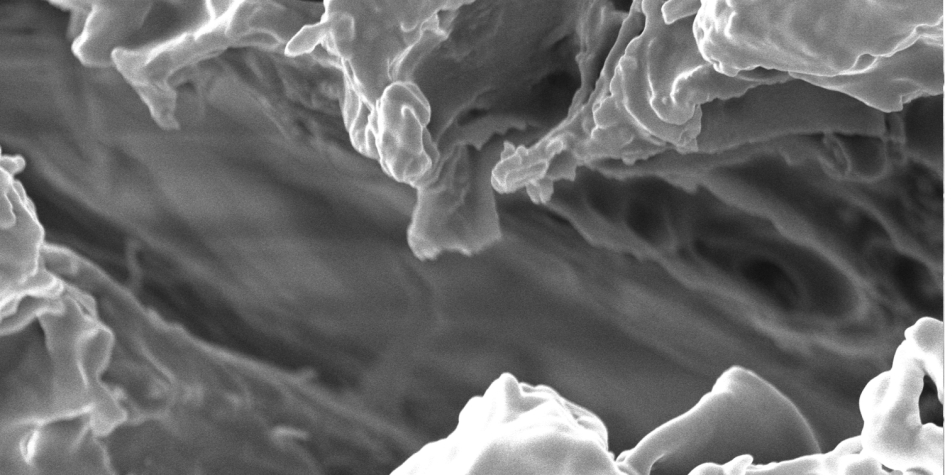

La Microscopía Electrónica de Barrido (SEM) combinada con la Espectroscopía de Energía Dispersiva de Rayos X (EDX) representa una de las herramientas analíticas más potentes de la caracterización de materiales moderna. Mientras que el SEM ofrece una resolución topográfica excepcional al bombardear la muestra con un haz de electrones focalizado, el detector EDX aprovecha los rayos X característicos emitidos durante este proceso. Esta sinergia permite no solo visualizar la morfología microscópica de una superficie, sino también identificar y cuantificar simultáneamente su composición química elemental exacta.

El fundamento de la técnica radica en las interacciones (Interacción haz-muestra) que ocurren cuando los electrones incidentes impactan los átomos de la muestra. Los electrones secundarios proporcionan información sobre la topografía superficial, mientras que los electrones retrodispersados (BSE) revelan variaciones en el número atómico promedio, mostrando contrastes de composición. Paralelamente, la eyección de un electrón de las capas internas del átomo genera una vacante que es ocupada por un electrón de mayor energía; la diferencia de energía se libera en forma de un rayo X fotónico, cuya longitud de onda es única para cada elemento químico.

El análisis mediante EDX transforma las imágenes estáticas del SEM en mapas de datos químicos dinámicos. El sistema es capaz de realizar análisis cualitativos rápidos para identificar qué elementos están presentes desde el Berilio (Be) hasta el Uranio (U). Además, mediante rutinas de calibración estándar o algoritmos de corrección matemática (como ZAF o Phi-Rho-Z), proporciona una cuantificación elemental precisa en fracciones de masa o atómicas, con límites de detección que rondan el 0.1% en peso para la mayoría de los elementos.

Más allá de los análisis puntuales en zonas específicas de interés, la integración SEM-EDX destaca por su capacidad de realizar mapas de distribución elemental (mapping) y perfiles de línea (linescans). El mapeo asigna colores específicos a cada elemento, superponiendo la información química directamente sobre la imagen microscópica para revelar heterogeneidades, fases ocultas o segregación de elementos. Por su parte, los perfiles de línea son indispensables para estudiar gradientes de difusión, interfaces de soldadura o capas de recubrimiento multimaterial.

A pesar de su versatilidad, el éxito del análisis SEM-EDX depende críticamente de la preparación de la muestra y del conocimiento de sus limitaciones físicas. Dado que los rayos X emergen de un volumen de interacción que puede alcanzar micras de profundidad (dependiendo del voltaje de aceleración), la resolución espacial química es menor que la resolución de la imagen secundaria. Asimismo, las muestras no conductoras requieren un recubrimiento ultrafino de oro o carbono para evitar el efecto de carga, y las superficies rugosas pueden distorsionar la trayectoria de los rayos X, alterando la cuantificación.

Mi trayectoria y experiencia técnica se han consolidado gracias al marco institucional de la Fundación y al trabajo de investigación conjunto coordinado por mis profesores. A través de este valioso vínculo, y desempeñándome como alumno investigador, tuvimos la oportunidad de asistir de manera directa a sectores clave de la industria mediante la determinación de fallas de materiales. Bajo la guía de mis mentores y con el respaldo de la Fundación, aplicamos la técnica de MEB-EDX en el análisis de semiconductores para la industria electrónica, el estudio de grietas para empresas de hidrocarburos, la caracterización de óxidos y sulfuros en la minería, y la detección de biomateriales como la hidroxiapatita. Para ofrecer respuestas integrales a estas demandas socio-productivas, el equipo de profesores y alumnos complementamos la microscopía electrónica con los sistemas analíticos de HPLC y Espectroscopía de RMN, integrando capacidades que solo son posibles mediante la sinergia entre academia, industria y gestión institucional.

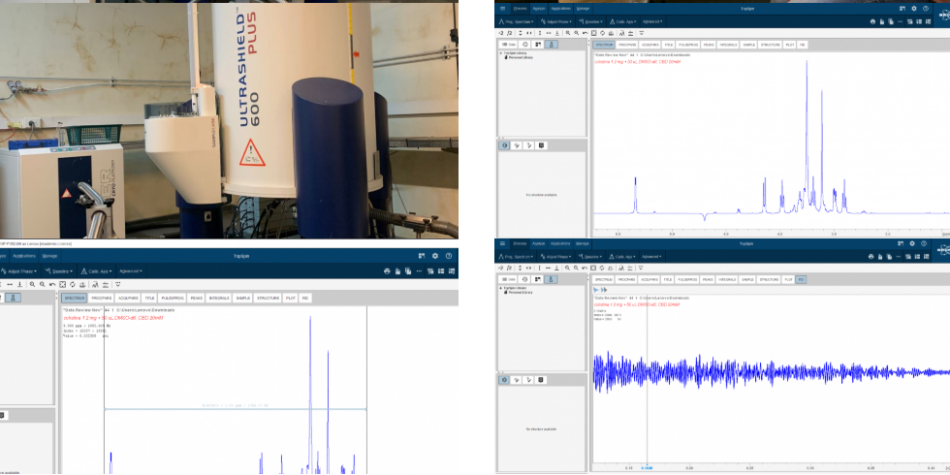

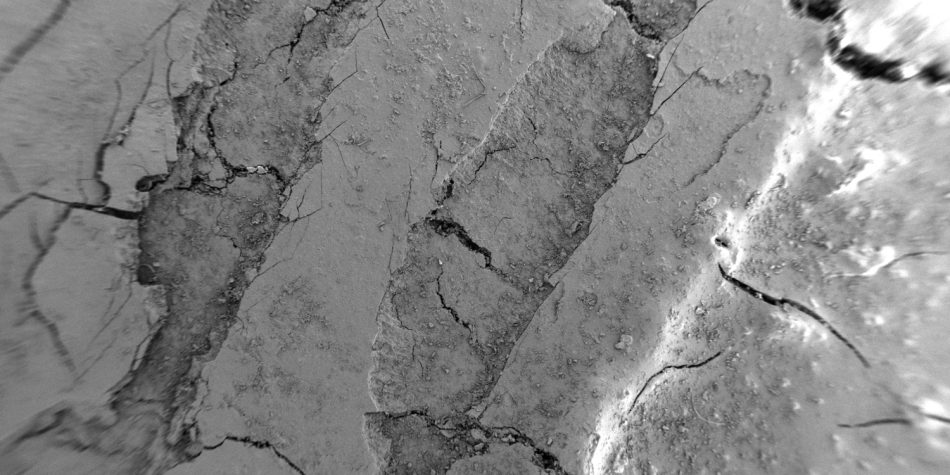

En el sector de los hidrocarburos, el trabajo desarrollado junto a mis profesores y respaldado por la Fundación fue especialmente intensivo, enfocándose en el análisis crítico de grietas, fallas estructurales y degradación de componentes. Para estos estudios, nuestro flujo de trabajo comenzaba en el laboratorio de microscopía utilizando el MEB-EDX (con una marcada preferencia por la óptica y resolución de sistemas Zeiss), lo que nos permitía mapear mecánicamente el origen de las fisuras, la topografía de la fractura y la presencia de elementos inorgánicos corrosivos como el azufre o el cloro. Posteriormente, para caracterizar las matrices orgánicas asociadas a la falla—como depósitos carbonosos, aditivos o fluidos atrapados—trasladábamos la muestra al análisis cromatográfico mediante un sistema HPLC Waters, logrando una separación química de alta eficiencia. Finalmente, la elucidación molecular exacta de estas fracciones orgánicas se consolidaba por espectroscopía de RMN utilizando equipos Bruker, cuya resolución magnética nos permitía identificar estructuras químicas complejas de hidrocarburos. Este ecosistema analítico multi-marca (Zeiss-Waters-Bruker) nos permitió ofrecer diagnósticos predictivos y forenses de máxima precisión para las empresas del sector.

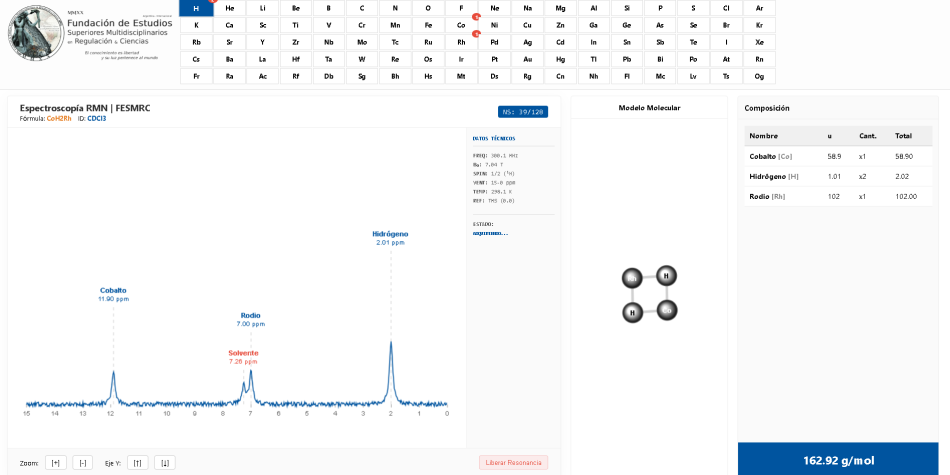

Mi experiencia también se extendió con fuerza hacia la industria farmacéutica, un sector donde el control de pureza y el comportamiento de las diluciones son críticos. En este campo, mi enfoque principal ha sido el análisis cuantitativo de compuestos activos y productos de degradación. El proceso habitual inicia en el sistema HPLC Waters, fundamental para separar los componentes de las diluciones y determinar con precisión matemática los perfiles de pureza cromatográfica de los medicamentos. Ante cualquier anomalía o sospecha de polimorfismo, recurrimos a la espectroscopía de RMN Bruker para obtener la huella dactilar molecular exacta del principio activo. Para completar este análisis integral, implementamos una etapa clave: el secado controlado de las muestras líquidas o suspensiones para aislar los sólidos. Al introducir estos residuos secos en el MEB Zeiss, logramos evaluar la morfología microscópica, el tamaño de partícula y el hábito cristalino de las drogas, mientras que el EDX descarta contaminaciones inorgánicas traza. Esta metodología garantiza que el medicamento cumpla con los más estrictos estándares de estabilidad y eficacia.

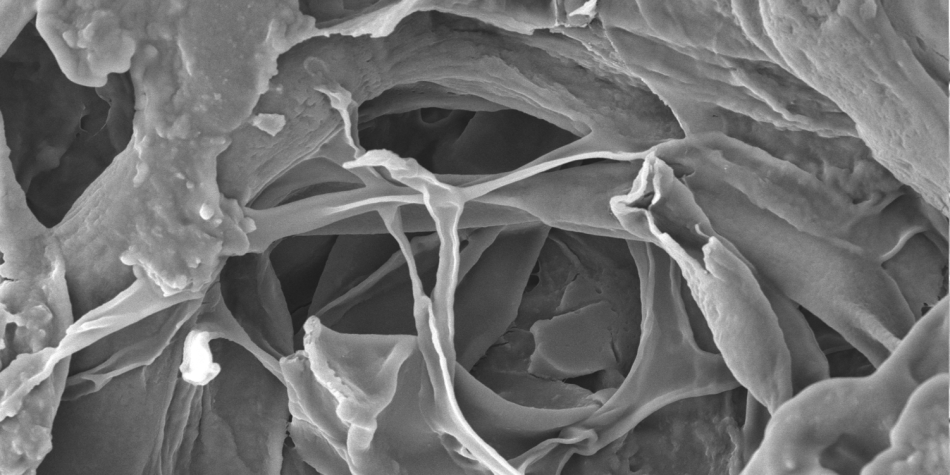

Finalmente, no puedo concluir este recorrido por el mundo de la caracterización de materiales sin mencionar y agradecer una de las experiencias más gratificantes e inspiradoras de mi etapa como alumno investigador: el análisis de papiros históricos mediante el MEB. Esta incursión en la arqueometría nos permitió, bajo la guía de mis profesores y gracias a la gestión de la Fundación, estudiar la morfología de fibras milenarias y utilizar el EDX para identificar la composición química de los pigmentos y tintas de forma no destructiva. Haber tenido la oportunidad de aplicar la tecnología de punta de nuestros laboratorios Zeiss, Waters y Bruker tanto en la resolución de fallas industriales como en la conservación del patrimonio histórico ha sido un privilegio invaluable. Mi más profundo agradecimiento a mis mentores y a la Fundación por abrirme las puertas a estos proyectos que no solo consolidan mi formación técnica, sino que reafirman el impacto transversal de la ciencia en la sociedad.
E.A. Jorge Enrique Cuellar Mora Ciencias Regulatorias y Calidad
